竖向手动平移台LRXP
详细信息
：

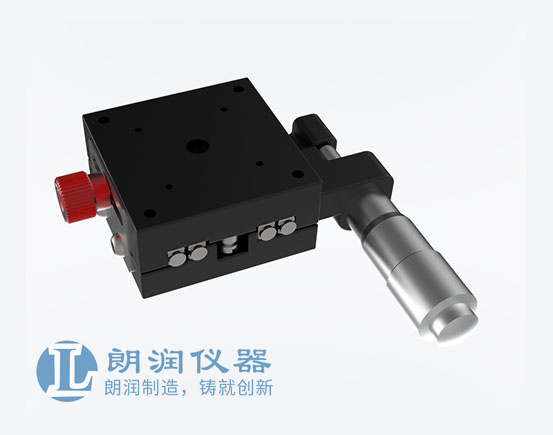

LRXP竖向手动平移台
产品说明
采用交叉滚柱导轨，负载能力强，耐磨性好，保证了产品的灵敏度等关键指标
主体材料采用铝合金，表面发黑处理，适合于光学实验等对于手动调节精度要求较高的领域使用
具有分厘卡和细牙螺纹副两种驱动方式，每种产品分为左侧、右侧，适合作为竖直方向或Z轴使用的产品，组合使用时，非常灵活方便
产品尺寸丰富，配套性好，交货期短，性价比高
精密手动平移台LRXP系列是华锐光电推出的一款精密手动平移台 主体材料采用铝合金，灵敏度高，外形尺寸小使用交叉滚柱导轨，为分厘卡或螺纹副驱动，该系列产品具有小于2um的灵敏度。台面尺寸多样、厚度适中，可单维或多维组合，该款产品特别是在竖直方向或作为Z轴使用时，仍然能保持较强的负载能力。
通用参数：
|
产品型号 |
台面尺寸 |
行程 |
|
LRXP40L |
40×40mm |
13mm |
|
LRXP40R |
40×40mm |
13mm |
技术指导：：
|
竖向手动平移台，行程13mm,台面尺寸40×40mm,驱动位置 左侧 |
|||
|
行程 |
13mm |
台面尺寸 |
40×40mm |
|
厚度 |
20mm |
导轨 |
交叉滚珠导轨 |
|
驱动方式 |
分厘卡 |
驱动位置 |
左侧 |
|
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
分厘卡最小读数 |
0.01mm |
|
灵敏度 |
<2um |
平行度 |
<30um |
|
运动平行度 |
<10um |
偏摆 |
<25" |
|
最大水平负载 |
3kg |
最大竖直负载 |
2.1kg |
|
自重 |
0.13kg |
配合面包板转接板型号 |
LRLA01 |
|
配合Z轴转接板型号 |
|
|
|
