手动旋转台LRG-A
详细信息
：

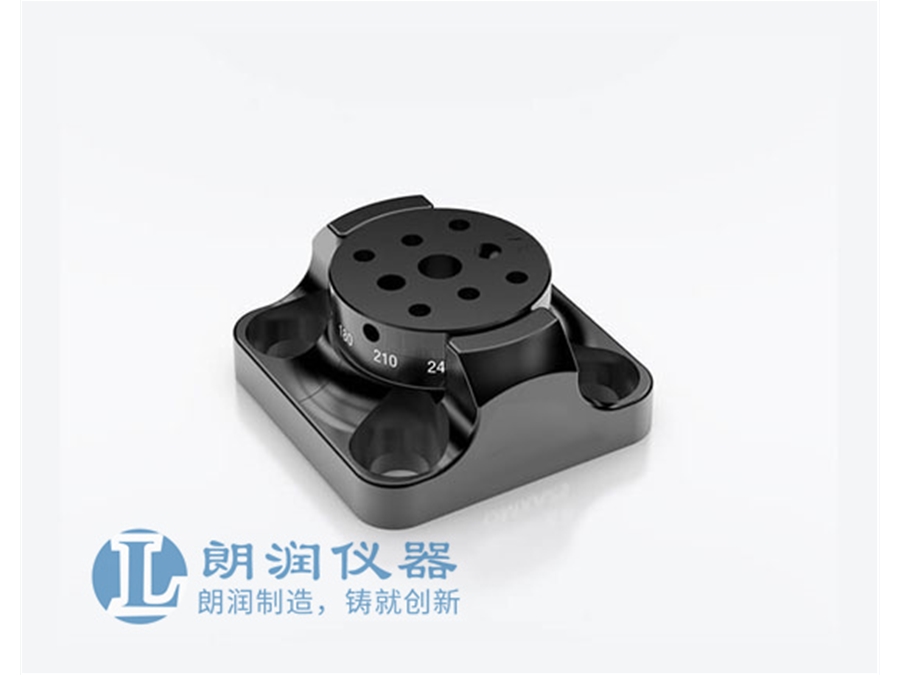

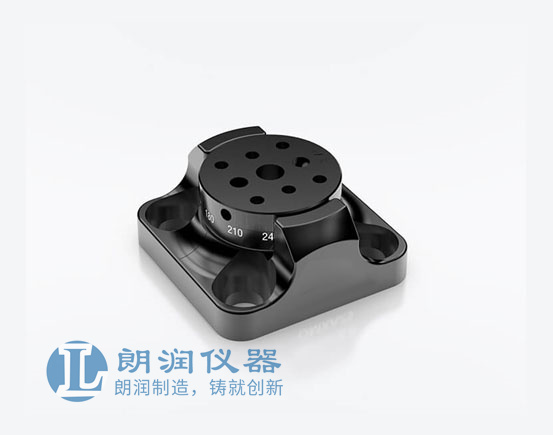

LRG-A手动旋转台
产品说明
可连续旋转360°；
激光刻度增量为2°，设有对准线，方便读数；
双向安装孔，水平竖直安装皆可；
侧面设计有固定螺丝锁定，方便角度固定；
手动旋转台LRG-A系列用于需要流畅无后冲的旋转调节场合。带有Ø25mm、Ø50mm高负载立式安装转盘，转盘布有M6, M4螺纹孔阵列，可与相同螺纹规格的机械件、棱镜安装压臂连接。安装座底部有沉头螺纹孔，利用内六角圆柱头螺钉可以将旋转台水平安装在光学平台上或者是面包板上。此外，侧面还设计有一个M4的螺纹孔，可竖直安装在Ø12 mm光学接杆上。使用中，转盘调整到位后，可通过侧面M4 (2 mm六角扳手)紧定螺丝锁紧固定。
产品规格参数：
|
产品型号 |
台面尺寸 |
安装孔 |
侧面 |
高度 |
精调 |
|
LRG-A25 |
|
4-M4/中心孔M6 |
无 |
18mm |
无 |
|
LRG-A50 |
|
4-M4/中心孔M6 |
M4 |
17mm |
无 |
|
LRG-A70 |
|
10-M4/6-M6/中心SM1 |
无 |
26mm |
±5º |
