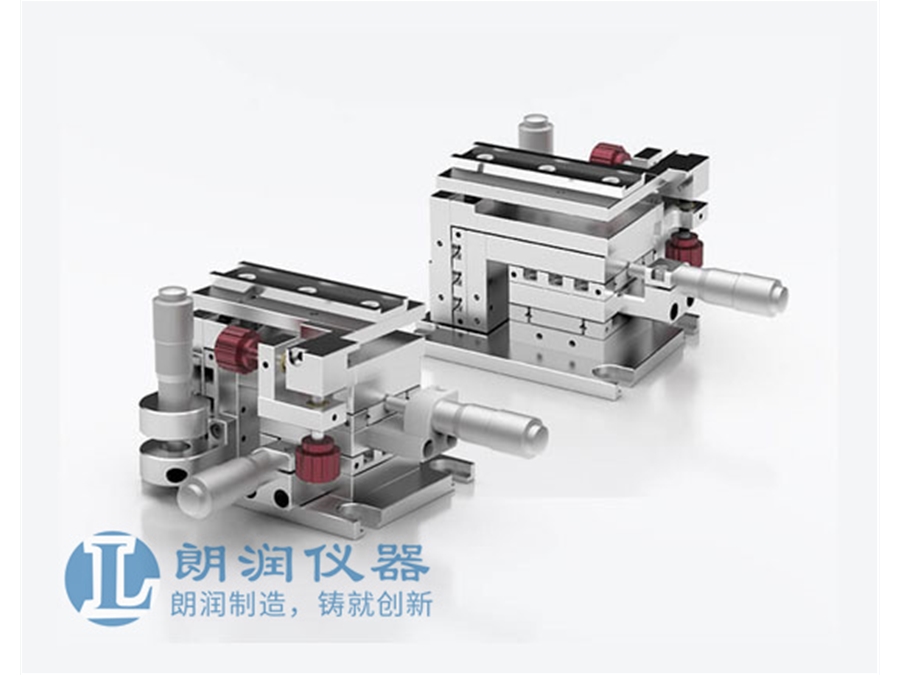

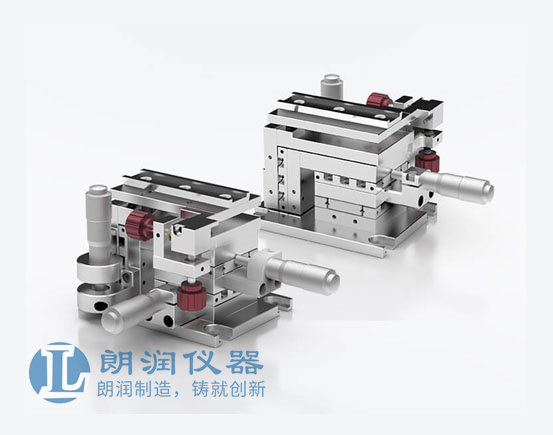

LRGD5W五维高稳定性光纤专用位移台

产品说明

灵敏度≤1μm；

标配测微头驱动，可选配差动测微头；

304不锈钢材质，稳定性高、耐腐蚀性好；

超高精密交叉滚柱导轨，灵敏度、平直度等关键指标达到国际水平；

光纤专用平台LRGD5W系列具有可实现卓越长期稳定性的不锈钢结构，交叉滚柱导轨和精密制造的导轨参考面提供了在X和Y轴上12mm的非常直的线性行程，关于任何轴的角度偏移均优于150µrad。Z轴提供了6毫米的行程。HFA系列位移台是专为精确光纤对准而设计的。顶部安装的导轨可以实现光纤夹具稳固连接。高性能位移台具有多达6个自由度，提供了出色的光纤对准解决方案。

通用参数:

材质：304不锈钢

导轨（导向机构）：超高精密交叉滚柱导轨

光路中心高：78.1 mm

偏摆：＜150 μrad

光纤专用平移台HRGD-XY系列装配超高精密交叉滚柱导轨；

光路中心高78.1 mm，偏摆＜150 μrad；

行程X轴、Y轴12mm，Z轴6mm，绕Y轴、Z轴倾斜调整量±5°；

测微头驱动，灵敏度≤1μm。

通用参数及产品规格：
