六维手动光纤调整架LRGD6W-SD
详细信息
：

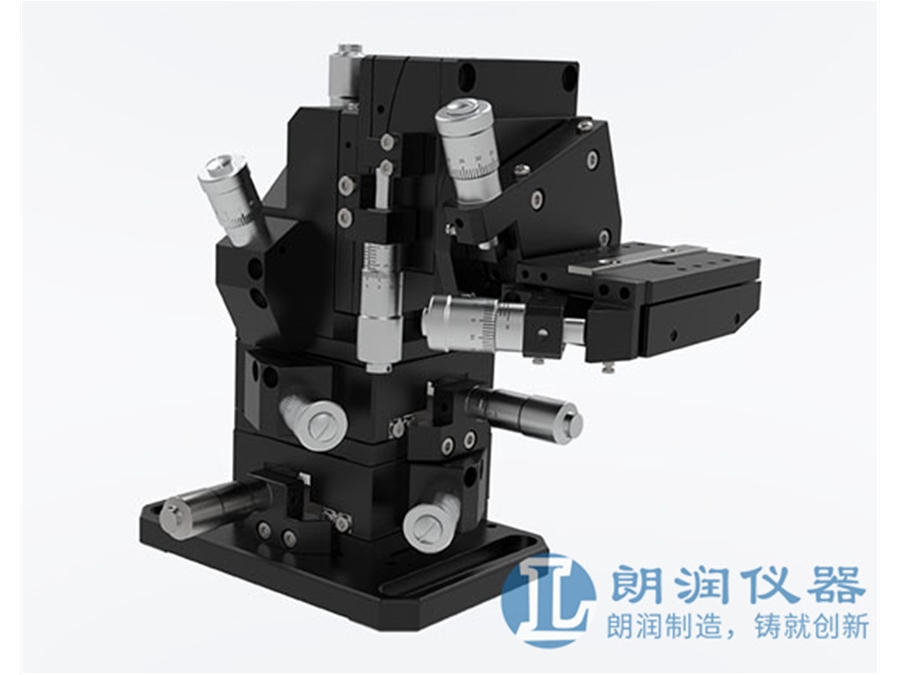

LRGD6W-SD六维手动光纤调整架
产品说明
主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外观精美；
导轨安装面采用精密加工工艺，使得产品具有较高的运动精度；
对准速度快，在同类设备中精度更高，重复性更好，稳定性极高；
操作简单，所有工作步骤可在同一平台上完成；
系统模块化构造，易于保养；
六维手动光纤调整架LRGD6W-SD系列具有高精度、高性价比。该系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外观精美。采用世界一流的高精密导轨和更为出色的高精密微分头，保证调整架精度达到行业内顶尖水平，并可实现一旋到位，无需更多重复。最适合光纤、光纤阵列和光波导等单芯或多芯器件的对准耦合，是由高精度、高稳定性的直线调整架（XYZ）和倾斜调整架（ΘXΘY），再加上弧形测角台（ΘZ）所组合的精密调芯装置。
六维手动光纤调整架LRGD6W-SD系列
采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外观精美；
采用一流的高精密导轨和更为出色的高精密微分头；
可实现一旋到位，无需更多重复；
最适合光纤、光纤阵列和光波导等单芯或多芯器件的对准耦合；
产品规格及通用参数：
|
产品型号 |
调节维度 |
| LRGD6W-SD |
X，Y，Z，θX，θY，θZ |
| LRGD6W-SD1 |
X，Y，Z，θX，θY，θZ |
|
台面直径 |
40×60mm |
主体材料及表面处理 |
铝合金 黑色阳极氧化处理 |
|
驱动方向 |
右边 |
自重 |
2.62kg |
|
X轴（直线）行程 |
粗调：±6.5mm精调：±0.3mm |
X轴（直线）最小数 |
粗调：10μm精调：±0.5μm |
|
Y轴（直线）行程 |
粗调：±6.5mm精调：±0.3mm |
Y轴（直线）最小数 |
粗调：10μm精调：±0.5μm |
|
Z轴（直线）行程 |
粗调：±6.5mm精调：±0.3mm |
Z轴（直线）最小数 |
粗调：10μm精调：±0.5μm |
|
X倾斜行程 |
±2.5º |
X（倾斜）最小读数 |
29” |
|
Y倾斜行程 |
±2.5º |
Y（倾斜）最小读数 |
29” |
|
Y倾斜行程 |
±4º |
Y（倾斜）最小读数 |
29” |
|
负载 |
4kg |
|
|
