手动三维平移台SDSW
详细信息
：

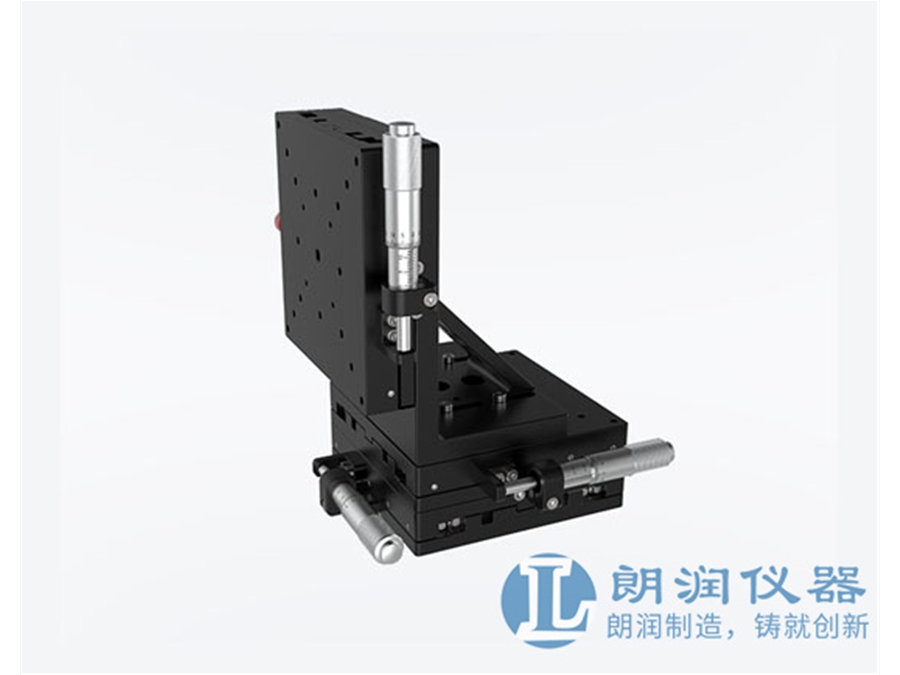

SDSW手动三维平移台
产品说明
采用交叉滚柱导轨或燕尾副导轨结构，负载能力强，耐磨性好，保证了产品的灵敏度等关键指标；
主体材料采用铝合金，表面发黑处理，适合于光学实验等对于手动调节精度要求较高的领域使用；
具有分厘卡驱动方式，每种产品分为左侧、右侧、中间驱动，非常灵活方便,客户可根据需求选择；
产品尺寸丰富，配套性好，交货期短，性价比高；
SDSW交叉滚柱导轨系列三维手动平移台（XYZ方向），主体材料采用铝合金，灵敏度高，外形尺寸小使用交叉滚柱导轨，为分厘卡或螺纹副驱动，该系列产品具有小于2um的灵敏度。平移台采用交叉滚柱导轨结构，承载能力更大，移动的稳定性和平稳性更好。采用微分头调节，可以直接读数，使用十分方便，是最广泛应用的平移台款式之一。产品底部有安装螺孔，可以直接连接其他台面，或者转接到安装底板上再固定于光学平台或平板上使用。标准产品材料是优质航空铝，如有特殊需要也可做不锈钢材质的平移台。
|
产品型号 |
台面尺寸 |
|
SDSW-02OH |
40 × 40 mm |
|
SDSY-02OG |
60 × 60 mm |
|
SDSY-02OL |
65 × 65 mm |
|
SDSY-02OM |
80 × 80 mm |
|
SDSY-02OT |
100 × 100 mm |
|
SDSY-02OW |
125 × 125 mm |
|
台面尺寸 |
125 X 125 mm |
传动机构 |
分厘卡 |
|
行程 |
X轴:25 mm，Y轴:25 mm，Z轴:25 mm |
使用标准平移台 |
X轴:SPYD125L(R)(ZL)(ZR)，Y轴:SPYD125L(R)(ZL)(ZR)，Z轴:SPYZ125L(R) |
|
导轨（导向机构） |
交叉滚柱导轨 |
主体材料及表面理 |
铝合金，黑色阳极氧化处理 |
|
自重 |
3.8 kg |
分厘卡最小读数 |
0.01 mm |
|
灵敏度 |
＜2 um |
平行度 |
＜30 um |
|
运动平行度 |
＜10 um |
偏摆 |
＜25” |
|
选配安装底板 |
OMLA04 |
负载 |
14 kg |
