LRJM精密电动位移台-伺服
产品说明：
特有的机加工工艺和表面阳极氧化处理，实现精度、耐磨性和外观的完美统一；
研磨级滚珠丝杠传动，传动效率高、启动力矩小、无颤动和滞后，定位和重复定位精度高；
采用精密级自调心滚珠线性导轨，通过轻预压装配工艺，负载能力强，运行直线度、平行度好；
采用松下伺服电机，矩频特性好、过载能力强、调速范围宽、振动噪声极低；
2个机械限位开关，可实现超程降速和限位保护；
1个光电零位开关，实现零位精密定位和误差校正，防止误差累积；
标准DB9接口，通用性强，也可与我公司两相步进电机控制器兼容；
采用标准安装孔位，便于仪器设备安装及多自由度模组组合；
可选配光栅尺进行闭环控制，小行程闭环分辨率可达1μm，大行程闭环分辨率可达0.1μm；
精密电动平移台LRJM系列产品是朗润仪器在系列产品基础上为适应低速大负载平稳运行的控制要求改进而成。产品采用高精密研磨滚珠丝杠、精密级自调心滚珠线性导轨和高品质联轴器等部件进行传动，采用矩频特性好、过载能力强、调速范围宽、振动噪声极低的松下伺服电机作为动力源，采用轻量化、高强度的优质铝合金作为主体材料，并结合多年积累特殊加工装配工艺制造而成。
产品精度高、承载能力强，稳定性好、振动噪声极低，运行平顺性好，低速大负载时无爬行现象。适用于在精密光学实验、光学检测等场景特别是精密光学加工场景中，要求高动态性能、宽调速范围、高过载能力、速度稳定和精确定位场合。

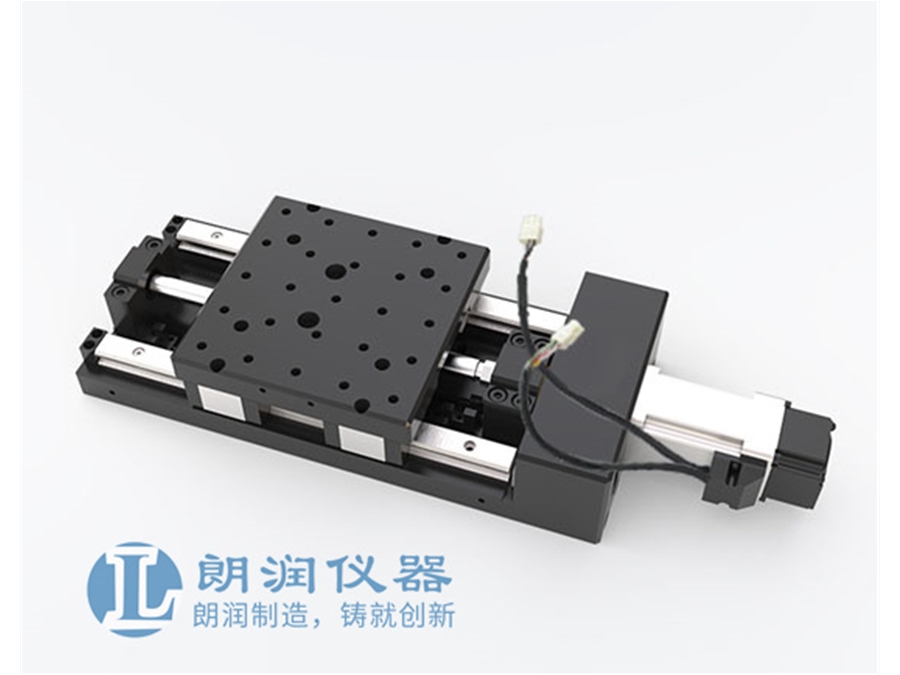

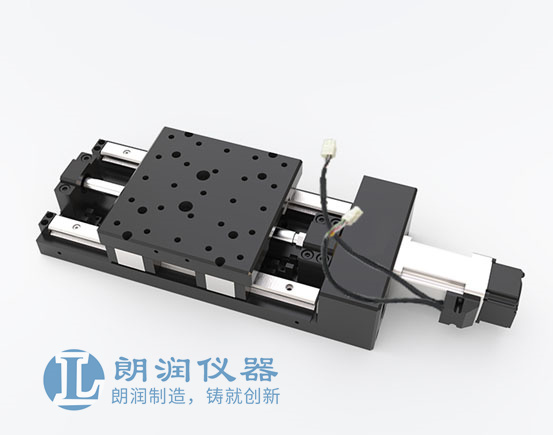

精密电动平移台LRJM伺服
精密电动平移台LRJM系列标配精密滚珠丝杠和线性滑块导轨；
行程50/100/150/200/300/400mm可选，厚度均为55mm，可定制更大行程；
台面尺寸：行程300mm以下为125*124mm，300mm以上（含300mm）为160*160mm，可定制更大台面尺寸；
标配松下伺服MHMF012L1C2电机；
可选配光栅尺进行闭环控制，小行程闭环分辨率可达1μm，大行程闭环分辨率可达0.1μm。
产品规格：
|
产品型号 |
台面尺寸 |
行程 |
|
LRJM-50 |
125 × 124 mm |
50mm |
|
LRJM-100 |
125 × 124 mm |
100mm |
|
LRJM- 150 |
125 × 124 mm |
150mm |
|
LRJM- 200 |
125 × 124 mm |
200mm |
|
LRJM- 300 |
160 × 160 mm |
300mm |
|
LRJM- 400 |
160 × 160 mm |
400mm |
技术指标：
|
台面尺寸 |
125 × 124 mm |
行程 |
50 mm |
|
传动机构 |
精密滚珠丝杠Ø12X4 |
导轨（导向机构） |
线性滑块导轨 |
|
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
整体高度 |
55 mm |
|
自重 |
3.6 kg |
联轴器（外径-孔径1-孔径2） |
25-8-56mm |
|
编码器分辨率 |
23bit |
20细分开环分辨率 |
0.4 μm |
|
最大速度 |
50mm/s |
单向定位精度 |
≤8 μm |
|
重复定位精度 |
≤±2 μm |
回程间隙 |
5 μm |
|
静态平行度 |
≤40 μm |
直线度 |
≤20 μm |
|
运动平行度 |
≤25 μm |
偏摆 |
≤50“ |
|
俯仰 |
≤50“ |
|
|
|
电机品牌及型号 |
松下伺服 |
工作电流 |
0.5 A |
|
电机扭矩 |
0.32N·m |
|
|
|
驱动器品牌及型号 |
松下 |
滑台接头&光栅尺接头 |
两个DB9（针） |
|
滑台接头线缆类型 |
高柔性线缆 |
滑台接头线缆长度 |
0.4 m |
|
限位传感器（内置） |
欧姆龙 |
原点传感器（内置） |
欧姆龙 |
|
传感器电源电压（V） |
DC5-24V ±10% |
消耗电流 |
合计30 mA以下 |
|
控制输出 |
输出方式：NPN集电极开路输出； 负载电源：DC5-24V； OFF电源：0.5mA以下；
|
输出逻辑 |
限位传感器：到达限位时输出晶体管OFF（截止）； 零位光电传感器：到达限位时输出晶体管ON（导通）；
|
|
水平负载 |
20 kg |
倒置负载 |
10 kg |
|
竖直负载 |
10 kg |
配合Z轴转接板型号 |
OMLB01B |
|
最大速度为空载情况下，按照步进电机速度为300/转理论计算和实际测试值。 |
|||
