LRJX小型精密平移台
详细信息
：

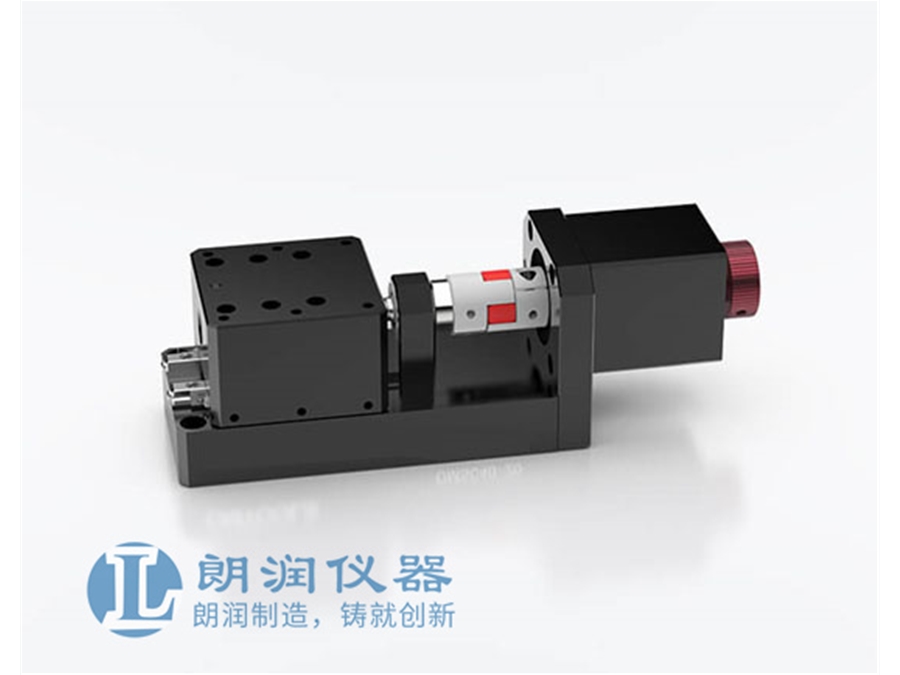

LRJX精密小型电动平移台
产品说明：
采用小导程滚珠丝杠，标配二相步进电机，微步能力强、耐用性好；
采用交叉滚柱导轨，强度高、负载能力强；
导轨安装面采用精密磨削工艺，使得产品具有较高的运动精度；
内置三个传感器（正负限位及零位），采用高柔线缆模组化，维护更方便；
精密小型超薄电动平移LRJX系列产品为解决小尺寸、高使用频率等情况专门设计的高精密电动直线滑台。该系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。产品采用交叉滚柱导轨或直线导轨，强度高、负载能力强、耐用性好，配合导轨面精密磨削和精密装配技术，使该系列产品具有较高的运动精度。驱动机构采用精密滚珠丝杠（1mm 导程），标配二相步进电机（日本品牌），可提供较高的微步能力和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。
LRJX超薄小型电动平移台
精密小型超薄电动平移台LRJX系列标配精密滚珠丝杠+交叉滚柱导轨；
行程20/50/80/100mm可选；
配置信浓二相步进电机，内置三个传感器（正负限位及零位）；
重复定位精度≤±3 μm。
产品规格：
|
产品型号 |
台面尺寸 |
行程 |
|
LRJX-4020 |
40×40mm |
20mm |
|
LRJX-4050 |
40×40mm |
50mm |
|
LRJX-40100 |
40×40mm |
100mm |
|
LRJX-6020 |
60×60mm |
20mm |
|
LRJX-6050 |
60×60mm |
50mm |
|
LRJX-60100 |
60×60mm |
100mm |
|
LRJX-8050 |
80×80mm |
50mm |
|
LRJX-10050 |
100×100mm |
50mm |
|
LRJX-12580 |
125×125mm |
80mm |
技术参数：
|
台面尺寸 |
40×40mm |
行程 |
20mm |
|
传动机构 |
精密滚珠丝杠Ø 12×4 |
导轨（导向机构） |
交叉滚珠导轨 |
|
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
整体高度 |
40mm |
|
自重 |
0.4 kg |
联轴器-外径-孔径1-孔径2 |
22-5-3 |
|
整步分辨率 |
5μm |
20细分开环分辨率 |
0.25μm |
|
最大速度 |
5mm/s |
单向定位精度 |
≤30 μm |
|
重复定位精度 |
≤±5 μm |
回程间隙 |
≦5 μm |
|
静态平行度 |
≤50 μm |
直线度 |
≤10 μm |
|
运动平行度 |
≤10 μm |
偏摆 |
≦50" |
|
俯仰 |
≦50" |
电机及步距角（º） |
二相28步电机 步距角1.8º |
|
电机及品牌型号 |
信浓 |
工作电流 |
1.3A |
|
电机扭矩 |
0.0785N·m |
电机额度输出功率 |
100W |
|
驱动器品牌及型号 |
鸣志 |
滑台接头 |
插线端口 |
|
滑台接头线缆类型 |
高柔性线缆 |
滑台接头线缆长度 |
0.2 m |
|
限位传感器（内置） |
NPN-PCB—3L-20S-3308 |
原点传感器（内置） |
NPN-PCB—3L-20S-3308 |
|
传感器电压（V） |
DC5-24V ±10% |
消耗电流 |
合计30 mA以下 |
|
控制输出 |
输出方式：NPN集电极开路输出； 负载电源：DC5-24V； OFF电源：0.5mA以下；
|
输出逻辑 |
限位传感器：到达限位时输出晶体管OFF（截止）； |
|
水平负载 |
5 kg |
倒置负载 |
3 kg |
|
竖直负载 |
2kg |
|
|
|
最大速度为空载情况下，按照伺服电机速度为300/转理论计算和实际测试值。 |
|||
