LJMXZ精密电动旋转台
详细信息
：

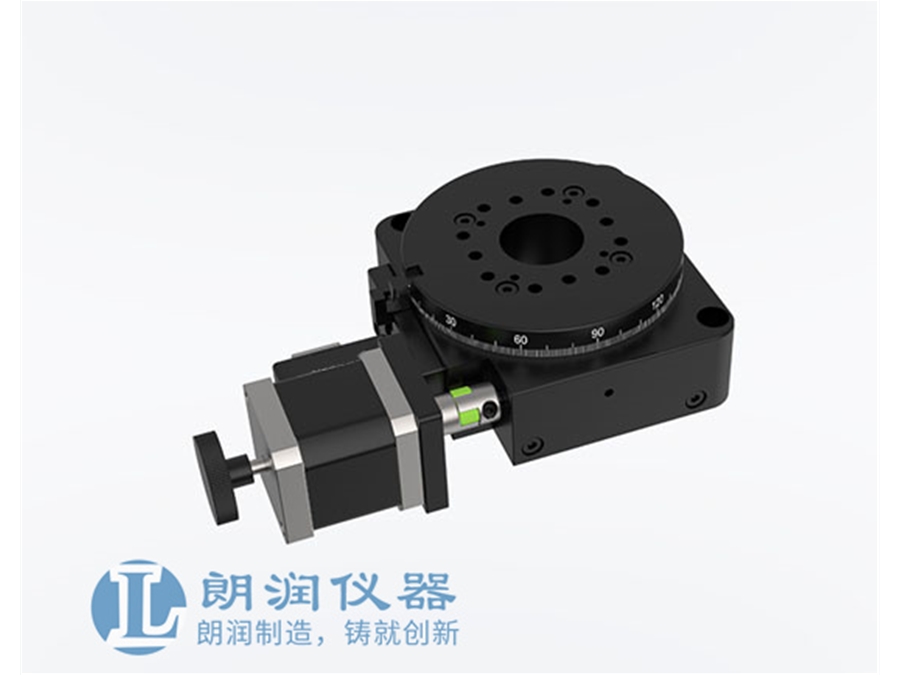

LJMXZ精密电动旋转台
产品说明
材质：6061T4 铝合金；
精加工蜗轮蜗杆传动，角度全圆无极限调整；
可设零位光电开关；
可换装伺服电机；
更换运动部件和电机，核心零件经特殊处理后，可应用于真空环境中；
朗润仪器精密电动旋转台LJMXZ系列具有较高精度、价位适中的产品，采用精研蜗轮蜗杆，保证了高旋转精度，端跳、径跳等关键指标达到同行先进水平。该产品具有较高的负载能力，可用于竖直使用甚至倒置使用，可组合多维使用。旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长。精密蜗轮蜗杆传动和转轴系设计，调整精度高，空回小，消空回结构可调整使用造成的空回间隙。旋转台面的端跳和偏心低，旋转运动平稳。旋台中心通孔与旋转中心严格同轴，中心孔径严格配合公差限制，方便精密定位。进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能号，排除空回和形位误差。提供步进与伺服的电气配件，可提供相关技术支持，接受产品的改制和量身定制。

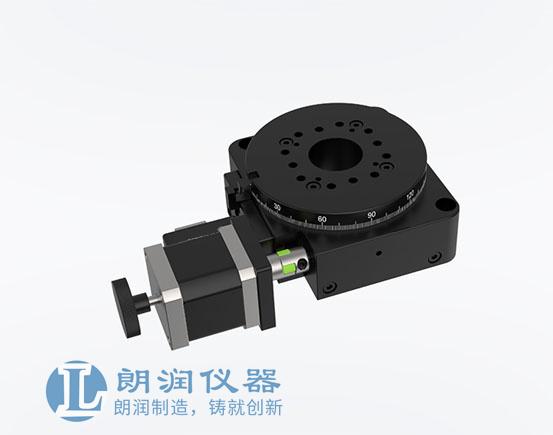

精密电动旋转台LJMXZ系列
精加工蜗轮蜗杆传动，角度全圆无极限调整；
可设零位光电开关；
可换装伺服电机；
更换运动部件和电机，核心零件经特殊处理后，可应用于真空环境中
通用参数：
|
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
|
导轨形式 |
轴承 |
|
静态平行度 |
≤0.5mm |
|
端跳精度 |
50u、80u |
|
重复定位精确度 |
0.1º |
|
驱动方式 |
涡轮蜗杆 |
技术指标：
|
产品型号 |
LJMXZ-60/100/200/300 |
|
台面直径 |
60mm/100mm/200mm/300mm |
|
传动比 |
180：1 |
|
驱动方式 |
涡轮蜗杆 |
|
导轨形式 |
轴承 |
|
主体材料 |
铝合金 |
|
表面处理 |
阳极氧化发黑 |
|
自重 |
1.2kg/1.9kg/7.2kg/13.5kg |
|
水平最大中心承载 |
10kg/20kg/40kg/60kg |
|
分辨率（无细分） |
0.02º/0.01º/0.01º/0.01º |
|
最大速度 |
13º/sec、\/6.5º/sec、6.5º/sec、 4.3º/sec |
|
平行度 |
100u |
|
端跳精度 |
80u |
