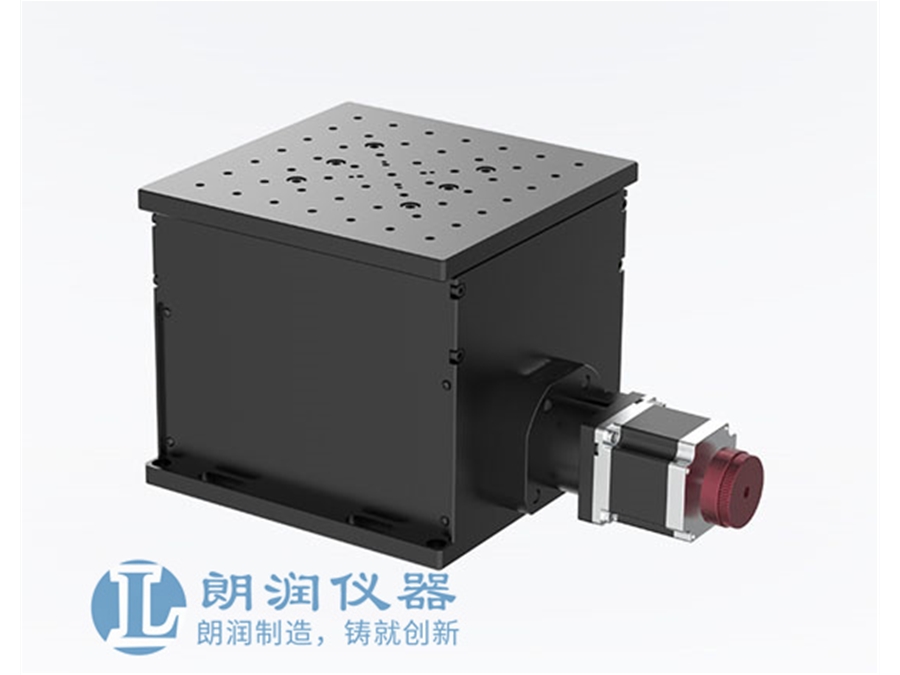

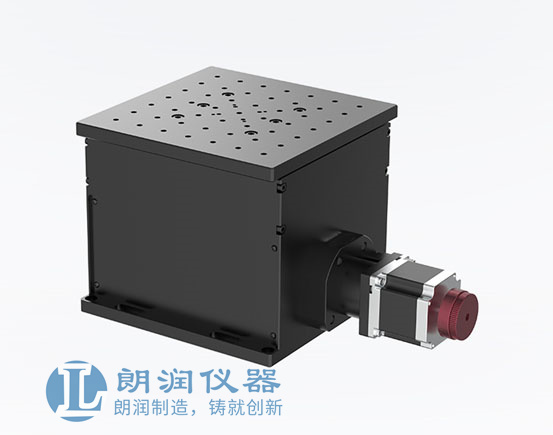

LRQX契型电动升降台
详细信息
：
LRQX楔型电动升降台
产品说明
高强度铝合金主材，表面氧化黑处理，耐用性好，色泽均匀，外观精美
楔块式结构，强度高、负载能力大、结构紧凑
采用精密研配丝杠传动，运动顺滑，耐用性强
采用精密线性导轨，运动平稳
具有限位功能，初始零位功能
底面与台面均设计有标准连接孔，方便连接固定，适用性强
可与其他种类台子组成多维电动调整台， 也可换装伺服电机，接受产品的改制和量身定制
楔式电动升降台LRQX系列是朗润仪器为解决紧凑空间、频繁往复运动等一些工况专门研发设计的电动升降滑台。该系列产品驱动机构采用研磨丝杆配合高耐磨性锡青铜材质的丝杆螺母，标配两相步进电机，可提供较高的分辨率和定位精度；导向承载机构采用直线导轨，强度高，负载能力强，耐用性好，配合LRQX特有的精密研磨及精密装配技术，使该系列产品具有较高的运动精度；主体材料采用高强度铝合金并经表面氧化黑处理，耐磨性好，色泽均匀、外观精美。该系列产品非常适合用于对空间、尺寸、重量等要求较高的精密仪器设备、自动化系统、工业生产线等中。
LRQX系列楔块式电动升降滑台
行程8/10/20/30/50mm可选，也可量身定制；
内置红星杨定制原点传感器和限位传感器；
水平负载2kg/10kg/20kg可选，竖直负载和倒置负载为水平负载的1/2。
通用参数：
|
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
|
最大速度 |
6mm/s |
|
单向定位精度 |
≤30 μm |
|
回程间隙 |
≤5 μm |
|
重复定位精确度 |
≦±3μm |
技术指标：
|
产品型号 |
LRQX-08/10/20/30/50 |
|
台面尺寸 |
60*60mm(-08)120*120mm(-10) 150*150mm(-20) 200*200mm（-30/-50） |
|
行程 |
8mm |
|
传动机构 |
研磨丝杠Ø4×1 |
|
导轨（导向机构） |
交叉滚柱导轨 |
|
整体高度 |
57-65mm |
|
自重 |
0.44kg |
|
主体材料 |
铝合金，黑色阳极氧化发黑处理 |
|
20细分开环分辨率 |
0.25μm |
|
回程间隙 |
≦5μm |
|
单项定位精度 |
≤30μm |
|
最大速度 |
6mm/s |
|
背隙（反冲间隙） |
≤3μm |
|
重复定位精度 |
≤±5μm |
|
静态平行度 |
≤0.3mm |
|
直线度 |
≤30μm |
|
运动平行度 |
≤30μm |
|
俯仰 |
≤35° |
|
偏摆 |
≤30° |
|
电机品牌及型号 |
信浓 |
|
电机及步距角 |
两相28步进电机，步距角1.8º |
|
驱动器品牌及型号 |
雷赛 |
|
光栅尺品牌 |
贵阳新天 |
|
滑台接头线缆类型 |
高柔性线缆 |
|
滑台接头&光栅尺接头 |
一个DB9针 |
|
限位传感器（内置） |
NPN-PCB–3L–20S–3308 |
|
原点传感器（内置 |
NPN-PCB–3L–20S–3308 |
|
传感器电源电压 |
DC5-24V±10% |
|
消耗电流 |
合计30mA以下 |
|
控制输出 |
输出方式：NPN集电极开路输出 负载电源：DC5-24V OFF电源：0.5mA以下 残留电压：0.7V以下（负载电流50mA时）、0.4V以下（负载电流5mA时）
|
