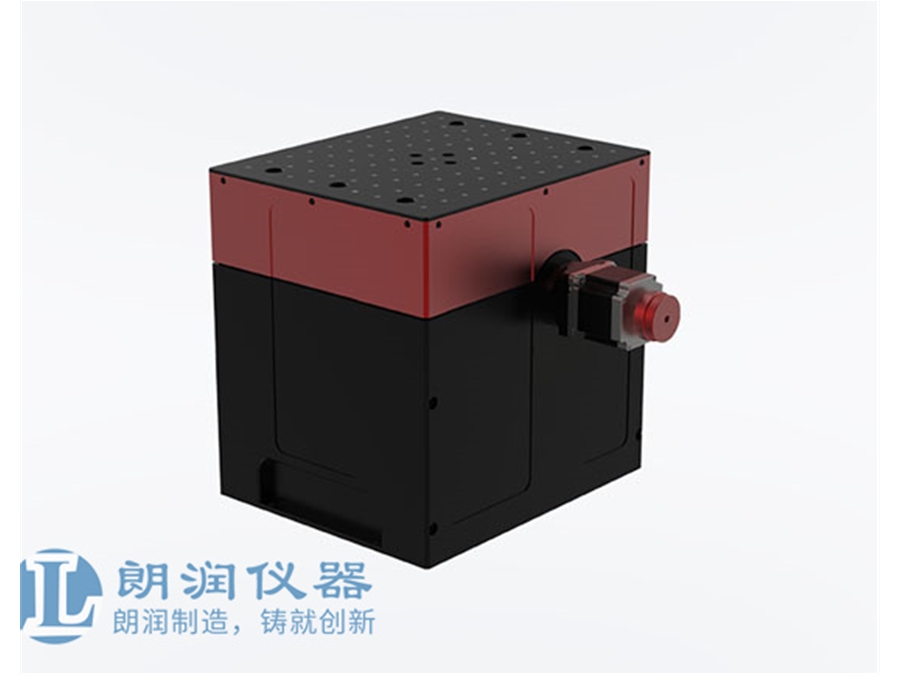

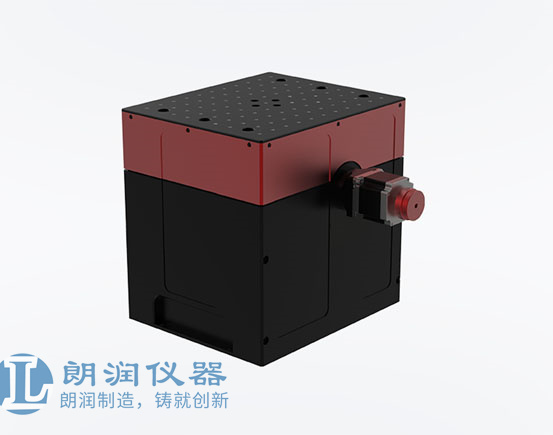

LDZZ重载电动升降台
详细信息
：
LDZZ重载电动升降台
产品说明
材质：6061T4 铝合金
工作台面水平放置，驱动中心在台面中心
周围线性滑块导轨导向，解决了平移台垂直使用带来的偏载问题，稳定性自然超群
高品质丝杆传动，重复定位精度高，寿命长
精研涡轮副驱动，承载大，细分调节，带自锁功能
导轨为线性滑块导轨，精度高，承载大
LDZZ系列重载型电动升降台采用高品质梯形丝杆减速机、具有超强的负载能力，具有很高的运动精度和定位精度。主体材料为优质铝合金，通过线性滑块导轨导向，保证高负载运动过程中，运动平稳。LDZZ系列重载型电动升降台产品行程范围大，可满足大部分行程要求JWOH系列重载型电动升降台特别适合于负载能力强、行程较大的精密光学实验、精密定位、精密加工等领域。由于该升降台结构稳定，即使受到很大的外力作用，台面也不会产生晃动。
通用参数:
|
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
|
传动机构 |
Ø14X1梯形丝杠减速器，减速比4:1 |
|
导轨（导向机构） |
线性滑块导轨 |
|
运动垂直度（升降式前后俯仰） |
±3um |
|
重复定位精度 |
30um |
技术指标：
|
产品型号 |
LDZZ-75A/B/C JWOH-150A/B/C |
|
台面尺寸 |
200*260mm(75A/150A) 250*3200mm(75B.150B) 3008420mm（75C/150C） |
|
升降行程 |
75mm |
|
基高 |
200mm |
|
传动机构 |
14×1梯形丝杠减速器，减速比4：1 |
|
导轨（导向机构） |
线性滑块导轨 |
|
主体材料及表面处理 |
铝合金，黑色阳极氧化发黑处理 |
|
自重 |
15.60kg |
|
承载 |
50kg |
|
底面安装孔位c |
250 |
|
底面安装孔位d |
100 |
|
重复定位精度 |
30μm |
|
运动垂直度（升降式左右摆动） |
±30μm |
|
运动垂直度（升降式前后俯仰） |
±30μm |
