LROS-S耦合式电动角位台
详细信息
：

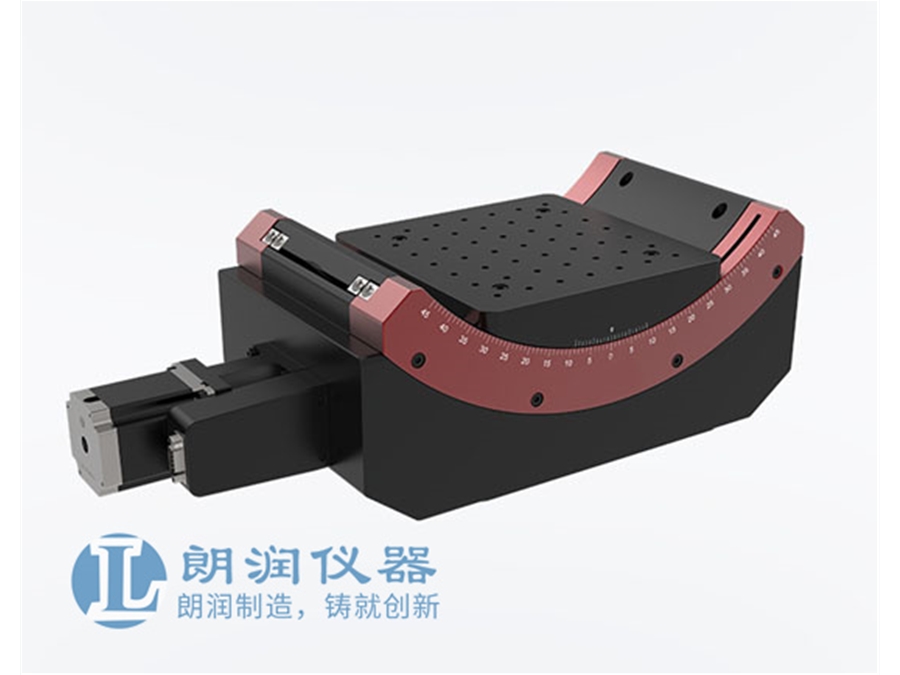

LROS-S耦合式电动角位台
产品说明:
旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
采用精研涡轮蜗杆传动，定位精度高，运动舒适，可以任意正向和反向旋转且空回极小
采用高精密弧形V型导轨，强度高、负载能力强、耐用性好
标配为步进电机，实现倾斜自动调整，自动控制
标准安装孔位，可单独使用，也可与我司其他产品配套，组成多维运动系统
具有限位功能，初始零点功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
朗润仪器精密重载型电动角位台LROS-S系列是为解决中长行程、高负载、高重复使用频率等情况而专门设计。主体材料采用高强度硬质铝合金，表面黑色阳极氧化，耐磨性好，外观大方、美观。采用高减速比的精密蜗轮蜗杆驱动用于精密定位，弧形V型导轨导向，强度高、负载能力强、耐用性好。标配二相步进电机，可提供较高的分辨率和定位精度。该系列产品广泛应用在精密微装配，计量，光子，光学对准等领域。
采用高强度硬质铝合金，表面黑色阳极氧化，耐磨性好，外观精美
驱动机构采用蜗轮蜗杆传动，蜗轮采用耐磨锡青铜
导轨采用高精密弧形V型滚柱导轨，强度高、负载能力强、耐用性好
标配五相东方马达，可提供较高的分辨率和定位精度
非常适合集成在相对空间、尺寸、重量要求要求较高的自动化设备、精密仪器设备中
型号规格：
|
产品型号 |
台面尺寸 |
|
LROS-S08 |
120×120mm |
|
LROS-S09 |
200×200mm |
|
LROS-S10 |
200×200mm |
技术指标：
|
角度范围 |
±45º |
台面直径 |
120×120mm |
|
|
蜗轮蜗杆传动比 |
250：1 |
蜗轮材料 |
耐磨锡青铜 |
|
|
导轨（导向机构） |
弧形V导轨型 |
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
|
|
自重 |
8.8kg |
连轴器（外径-孔径1-孔径2） |
25-8-8mm |
|
|
整部分辨率 |
7.2mdeg |
20细分下的分辨率 |
0.36mdeg |
|
|
最大速度 |
7.2º/s |
重复定位精度 |
±10mdeg |
|
|
电机及步距角 |
二相57步进电机 步 |
电机品牌及型号 |
雷赛57CM13 |
|
|
工作电流 |
4.0A |
电机扭矩1.3N.m |
1.3N.m |
|
|
驱动器品牌及型号 |
DM542 |
滑台接头D89(针) |
D89（针） |
|
|
零点及负限位传感（内置） |
欧姆龙EE-sx951(三个 |
传感器电压（V） |
DC5-24V±10% |
|
|
消耗电流 |
合计200A以下 |
控制输出 |
MPN开路集电极输出： DC5-24V 8mA以下残余电压0.3V以下（负载电流2mA时）
|
|
|
输出逻辑 |
限位传感器 检测( |
水平负载 |
20kg |
|
|
倒置负载 |
10kg |
竖直负载 |
10kg |
|
|
|
||||
