精密微调手动旋转台LRJW
详细信息
：

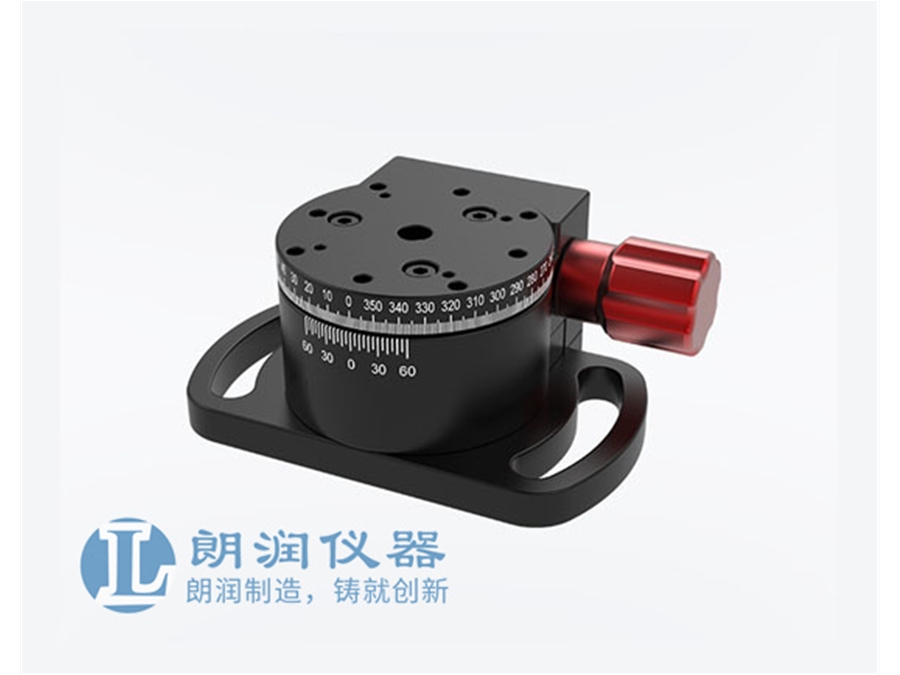

LRJW精密微调手动旋转台
产品说明
特有的机加工工艺和表面阳极氧化处理，实现精度、耐磨性和外观的完美统一；
精密轴承导向，端跳等关键指标达到国内先进水平；
使用精研涡轮蜗杆传动，实现高定位性能；
超薄结构，紧凑精巧；
可以同其它系列产品组维使用；
朗润仪器精密微调手动旋转台LRJW系列采用轻量化、高强度的优质铝合金作为主体材料，并结合多年积累特殊加工装配工艺制造而成。并采用蜗轮蜗杆结构驱动，旋转手轮可进行高分辨率的精密角度调整，操作方便，承载能力较好，适合需要精密旋转角度的场合使用。旋转台高度低，适合负载较重、水平旋转的场合使用； 产品底部有安装螺孔，可以直接连接到其他台面或标准光学平台、平板上。旋转台台面上有安装孔，可供客户安装物件。
|
产品型号 |
台面尺寸 |
|
LRJW |
40mm |
|
LRJW |
60mm |
|
LRJW |
100mm |
通用参数：
|
行程 |
360º |
台面直径 |
φ40mm |
|
导轨 |
球轴承 |
驱动方式 |
涡轮蜗杆 |
|
传动比 |
1;62 |
主体材料及表面处理 |
铝合金 黑色阳极氧化处理 |
|
自重 |
0.2kg |
游标刻度分辨率 |
5arcmin |
|
静态平行度 |
≦0.05mm |
端面跳动 |
≦50 μm |
|
径向跳动 |
≦50 μm |
中心负载 |
5 Kg |
