耦合式角位台LJWO
详细信息
：

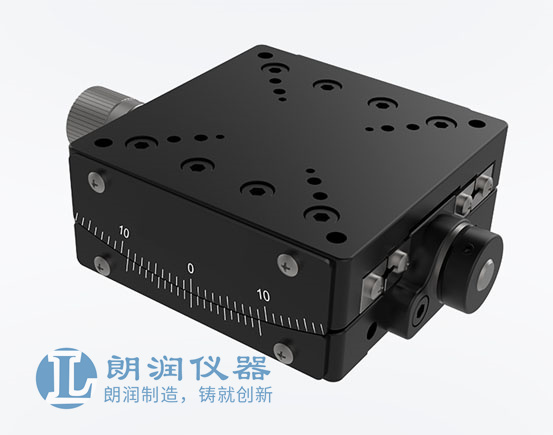

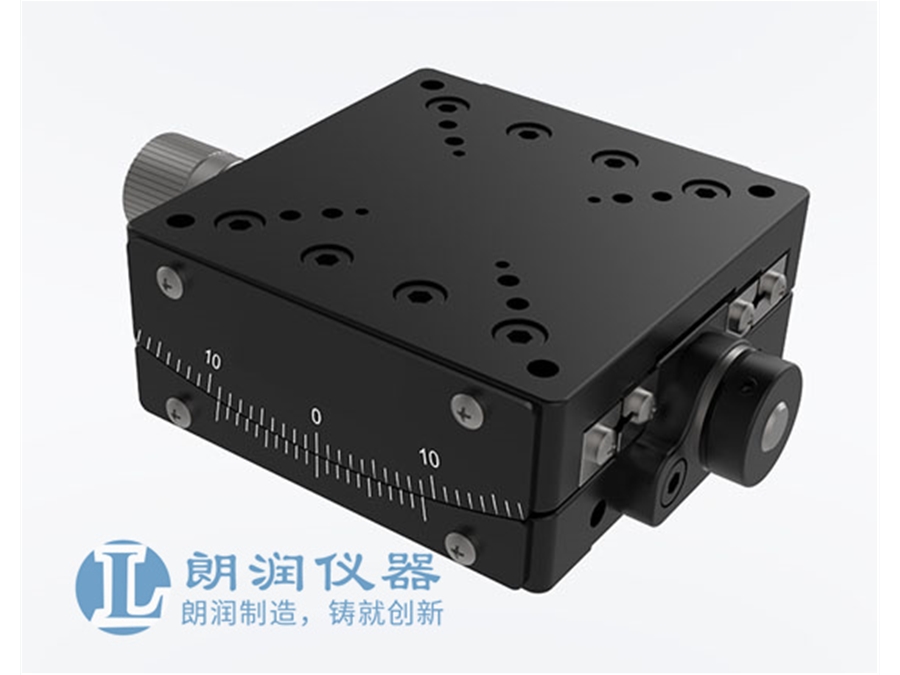

LJWO耦合式手动角位台
产品说明
采用精研蜗轮蜗杆传动，间隙小运动平稳，灵敏度高
采用高精密弧形V型滚柱导轨，强度高、负载能力强、耐用性好
标准安装孔位，可单独使用，也可与我司其他产品配套，组成多维运动系统
耦合式手动角位台LJWO系列是为小台面、重复使用而开发的手动角位台，该系列产品主体材料采用优质铝合金，使用弧形V 型滚柱导轨导向，蜗轮蜗杆驱动的手动角位台。台面运行平稳可靠，灵敏度高，带自锁功能，产品适合用于手动角度调整有较高要求的领域。台面多种标准孔位的安装孔适合不同需要，下方标准固定孔方便将其与其他滑台连接，组成多维滑台。
产品规格及通用参数:
|
产品型号 |
台面尺寸 |
|
LJWO4040 |
40×40mm |
|
LJWO4060 |
40×40mm |
|
LJWO6050 |
60×60mm |
|
LJWO6075 |
60×60mm |
|
角度范围 |
±10º |
台面尺寸 |
40×40mm |
|
设计中心高度 |
40±0.02mm |
涡轮蜗杆传动比 |
192:1 |
|
蜗轮材料 |
耐磨锡青铜 |
导轨（导向机构） |
弧形V型导向导轨 |
|
主体材料及表面处理 |
铝合金 黑色阳极氧化处理 |
游标最小读数 |
0.1º |
|
旋转1圈的移动量 |
≈1.87º |
自重 |
0.25kg |
|
水平负载 |
5kg |
竖直负载 |
3kg |
