手动角位台LJWS
详细信息
：

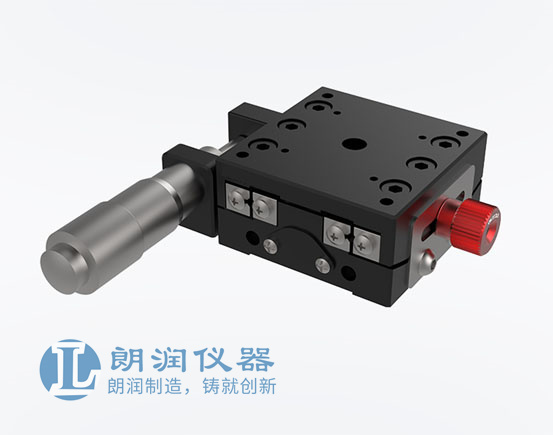

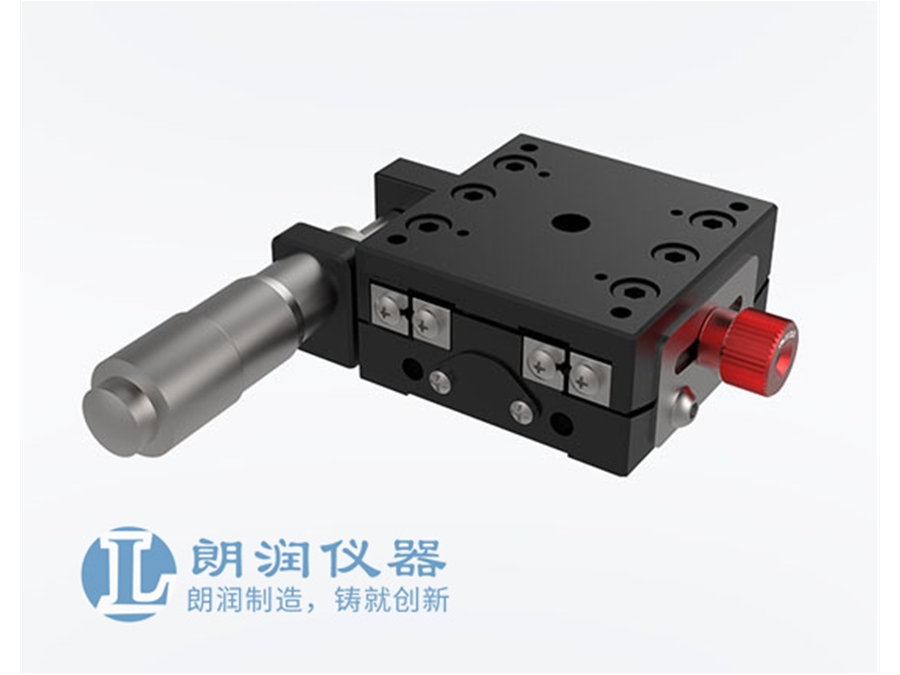

LJWS手动角位台
产品说明
材质：6061T6 铝合金
旋转中心摆动控制在0.05mm以下的交叉滚柱角度滑台
操作感良好、最适合频繁的操作
各滑台面尺寸的旋转中心高度（工作距离）选择丰富、根据对象物选择范围广泛
朗润仪器手动角位移台LJWS系列主体材料采用高强度硬质铝合金，表面黑色阳极氧化，耐磨性好，外观精美。导轨采用高精密弧形V型滚珠导轨，负载能力强，耐磨性好，保证了产品的灵敏度等关键指标。主体材料采用铝合金，表面发黑处理，适合于光学实验等对于手动调节精度要求较高的领域使用。每种产品分为左侧、右侧、中间分厘卡驱动，并有适合竖直方向使用的产品，组合使用时，非常灵活方便。该系列产品台面尺寸多样、厚度适中，可单维或多维组合使用。
产品规格及通用参数：
|
产品型号 |
台面尺寸 |
|
LJWS |
40×40mm |
|
LJWS4060 |
40×40mm |
|
LJWS6050 |
60×60mm |
|
LJWS6075 |
60×60mm |
|
滑台面尺寸 |
40×40mm |
进给方式 |
标准测微头 |
|
进给位置 |
侧面 |
最小读数 |
0.01mm |
|
旋转中心高度 |
40±0.02mm |
旋转中心摆动精度 |
0.05mm |
|
移动量 |
±7.0º |
导轨 |
交叉滚柱导轨 |
|
耐负载 |
3.0kg |
耐负载 |
29.4kg |
|
容许力矩负载上下摆动 |
1.0N〮m |
容许力矩负载左右摆动 |
0.8N〮m |
|
容许力矩负载轴向转动 |
0.9N〮m |
力矩刚性上下摆动 |
1.30 "秒/N〮cm |
|
力矩刚性左右摆动 |
1.15"秒/N〮cm |
力矩刚性轴向摆动 |
0.27"秒/N〮cm |
|
自重 |
0.13kg |
主材质 |
6061T6铝合金 |
|
主材质的表面处理 |
黑色阳极氧化 |
止动螺丝位置 |
L |
