LRJO精密电动位移台步进

详细信息：

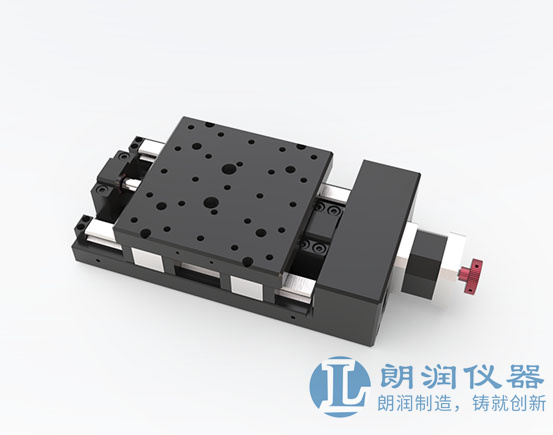

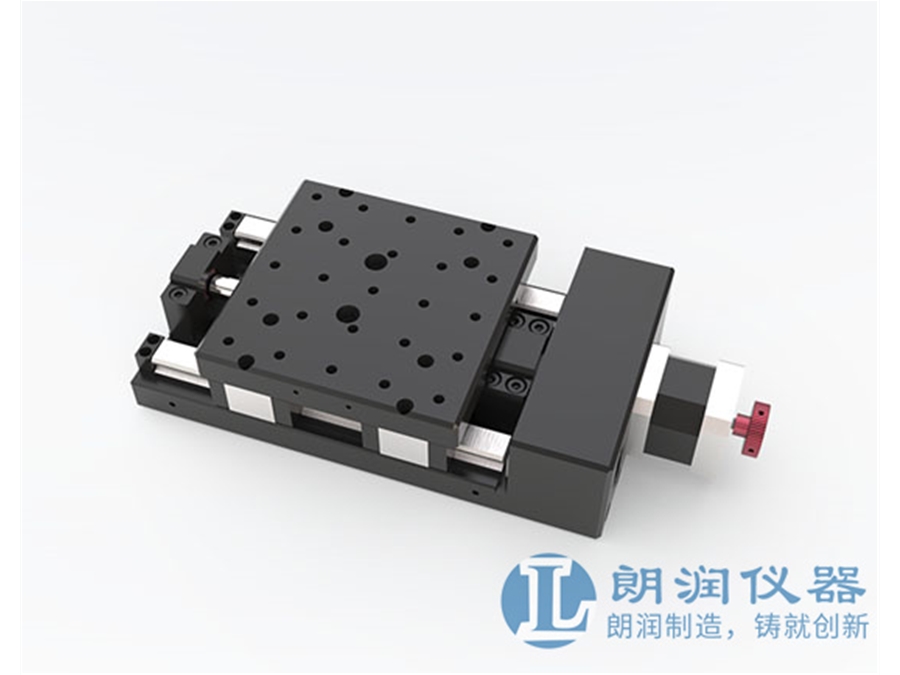

LRJO精密电动平移台/步进

产品说明

特有的机加工工艺和表面阳极氧化处理，实现精度、耐磨性和外观的完美统一；

研磨级滚珠丝杠传动，传动效率高、启动力矩小、无颤动和滞后，定位和重复定位精度高；

采用精密级自调心滚珠线性导轨，通过轻预压装配工艺，负载能力强，运行直线度、平行度好；

采用标准两相步进电机驱动，转矩大、稳定性高；

标准电机配有手轮，实现手自调节一体化；

2个机械限位开关，可实现超程降速和限位保护；

1个光电零位开关，实现零位精密定位和误差校正，防止误差累积；

标准DB9接口，通用性强，也可与我公司两相步进电机控制器兼容；

采用标准安装孔位，便于仪器设备安装及多自由度模组组合；

可选配光栅尺进行闭环控制，闭环分辨率可达1μm；

精密电动平移台LRJO系列产品是朗润仪器在系列产品基础上改进而成。产品采用高精密研磨滚珠丝杠、精密级自调心滚珠线性导轨和高品质联轴器等部件进行传动，采用大转矩、高稳定性的两相步进电机作为动力源，采用轻量化、高强度的优质铝合金作为主体材料，并结合多年积累特殊加工装配工艺制造而成。

产品精度高、承载能力强，稳定性好、通用性强、组合方便，适用于各类科研、工业用户的精密光学实验、精密定位和精密加工等领域，如：高精密激光加工、高精密三维扫描测量等，是性价比超高的电移台产品。

精密电动平移台系列标配二相步进电机；

行程50/100/150/200/300/400，更大行程可定制；

该系列台面尺寸300mm行程以下为125*124mm，300mm行程以上（含300mm）为160*160mm；

传动机构为精密滚珠丝杆；

产品规格:

技术指数：

台面尺寸	125 × 124 mm	行程	50 mm
传动机构	精密滚珠丝杠Ø12X4	导轨（导向机构）	线性滑块导轨
主体材料及表面处理	铝合金，黑色阳极氧化处理	整体高度	55 mm
自重	3.55 kg	联轴器（外径-孔径1-2）	25-6-5 mm
整步分辨率	20 μm	20细分开环分辨率	1 μm
最大速度	20 mm/s	单向定位精度（参数值）	≤15 μm
重复定位精度（参数值）	≤±5 μm	回程间隙	5 μm
静态平行度	≤40 μm	直线度（参数值）	≤20 μm
运动平行度（参数值）	≤25 μm	偏摆	≤50“
俯仰	≤50“	电机及步距角（゜）	二相42步进电机，步距角1.8
电机品牌及型号	雷赛	工作电流	2.5 A
电机扭矩	0.6 N·m	驱动器品牌及型号（另配）	雷赛
滑台接头	DB9（针）	滑台接头线缆类型	高柔性线缆
滑台接头线缆长度	0.4 m	限位传感器（内置）	欧姆龙
原点传感器（内置）	欧姆龙	传感器电源电压（V）	DC5-24V ±10%
消耗电流（mA）	合计30 mA以下	水平负载	20 kg
控制输出	输出；负载电源：DC5-24V； OFF电源：0.5mA以下；残留电压：0.7V以下（负载电流50mA时）、0.4V以下（负载电流5mA时）；	输出逻辑	限位传感器：到达限位时输出晶体管OFF（截止）；零位光电传感器：到达限位时输出晶体管ON（导通）；
倒置负载	10 kg	竖直负载	10 kg
配合Z轴转接板型号	OMLB01B
最大速度为空载情况下，按照步进电机速度为300/转理论计算和实际测试值。
