LRJO-F精密电动平移台步进/光栅

详细信息：

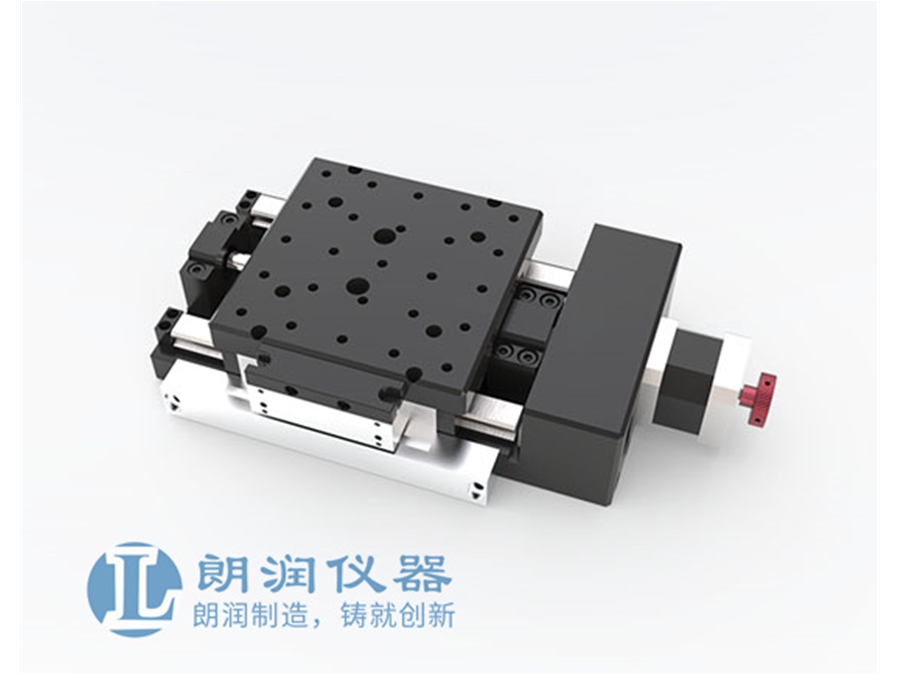

LRJO-F精密电动平移台步进/光栅

产品说明:

特有的机加工工艺和表面阳极氧化处理，实现精度、耐磨性和外观的完美统一；

研磨级滚珠丝杠传动，传动效率高、启动力矩小、无颤动和滞后，定位和重复定位精度高；

采用精密级自调心滚珠线性导轨，通过轻预压装配工艺，负载能力强，运行直线度、平行度好；

采用标准两相步进电机驱动，转矩大、稳定性高；

标准电机配有手轮，实现手自调节一体化；

2个机械限位开关，可实现超程降速和限位保护；

1个光电零位开关，实现零位精密定位和误差校正，防止误差累积；

标准DB9接口，通用性强，也可与我公司两相步进电机控制器兼容；

采用标准安装孔位，便于仪器设备安装及多自由度模组组合；

可选配光栅尺进行闭环控制，小行程闭环分辨率可达1μm；

精密电动平移台LRJO-F系列产品是朗润仪器在系列产品基础上改进而成。产品采用高精密研磨滚珠丝杠、精密级自调心滚珠线性导轨和高品质联轴器等部件进行传动，采用大转矩、高稳定性的两相步进电机作为动力源，采用轻量化、高强度的优质铝合金作为主体材料，并结合多年积累特殊加工装配工艺制造而成。

产品精度高、承载能力强，稳定性好、通用性强、组合方便，适用于各类科研、工业用户的精密光学实验、精密定位和精密加工等领域，如：高精密激光加工、高精密三维扫描测量等，是性价比超高的电移台产品。

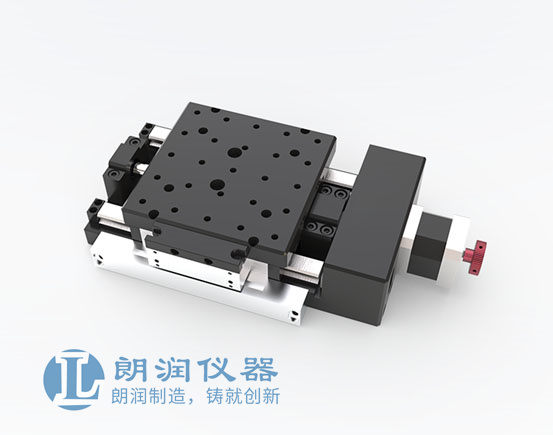

精密电动平移台LRJO-F步进/光栅

精密电动平移台LRJO-F系列标配精密滚珠丝杆；

行程50/100/150/200/300/400mm可选，可定制更大行程；

台面尺寸300mm以下行程为125*124mm，300mm以上（包含300mm）行程为160*160mm，可定制更大台面尺寸；

标配雷赛二相步进电机和贵阳新天光栅尺；

可选配光栅尺进行闭环控制，小行程闭环分辨率可达1μm;

含2个机械限位开关、1个光电零位开关，配DB9接口。

技术指标：

台面尺寸	160×160mm	行程	300 mm
传动机构	精密滚珠丝杠Ø16X4	导轨（导向机构）	线性滑块导轨
主体材料及表面处理	铝合金，黑色阳极氧化理	整体高度	66 mm
自重	10.6 kg	联轴器（外径-孔径1-孔2）	25-10-6.35 mm
闭环分辨率	0.1 μm	20细分开环分辨率	1 μm
最大速度	20 mm/s	单向定位精度	≤35 μm
重复定位精度	≤±5 μm	回程间隙	≤5 μm
静态平行度	≤40 μm	直线度	≤25 μm
运动平行度	≤30 μm	偏摆	≤60“
俯仰	≤60“	电机及步距角（゜）	二相57步进电机，步距角1.8
电机品牌及型号	雷赛	工作电流	4.2 A
电机扭矩	1.3 N·m	光栅尺品牌	贵阳新天
驱动器品牌及型号	雷赛	滑台接头&光栅尺接头	两个DB9（针）
滑台接头线缆类型	高柔性线缆	滑台接头线缆长度	0.4 m
限位传感器（内置）	欧姆龙	原点传感器（内置）	欧姆龙
传感器电源电（V）	DC5-24V ±10%	消耗电流	合计30 mA以下
控制输出	输出方式：NPN集电极开路输出；负载电源：DC5-24V； OFF电源：0.5mA以下；	输出逻辑	限位传感器：到达限位时输出晶体管OFF（截止）；零位光电传感器：到达限位时输出晶体管ON（导通）；
水平负载	30 kg	倒置负载	15 kg
竖直负载	15 kg	配合Z轴转接板型号	OMLB03B
最大速度为空载情况下，按照步进电机速度为300/转理论计算和实际测试值。
