LRJE高精度二维直线电机平台
详细信息
：

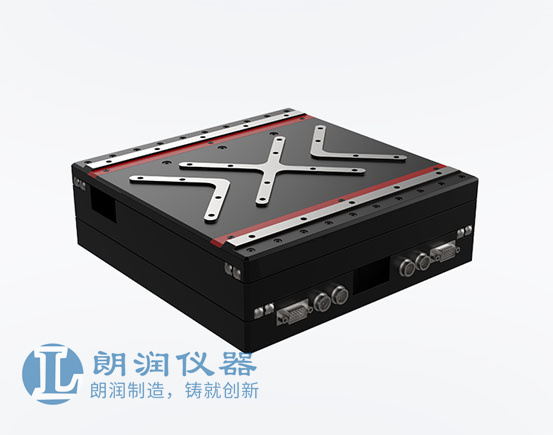

LRJE高精度二维直线电机平台
产品说明
材质：7075T6铝合金
朗润仪器高精度二维直线电机平台LRJE系列应用电磁直接驱动器的线性电机。此类电机省去了动力传动系统中的机械部件，并将驱动力无摩擦地直接传递到运动平台。驱动器可实现高速度和高加速度。无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在超低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。非接触式、超高精度的光学编码器直接测量平台的位置。使用交叉滚柱导轨，滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此，它们的刚度明显提高，需要的预载更小，这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。直线电机位移台应用于各种高精度场合。

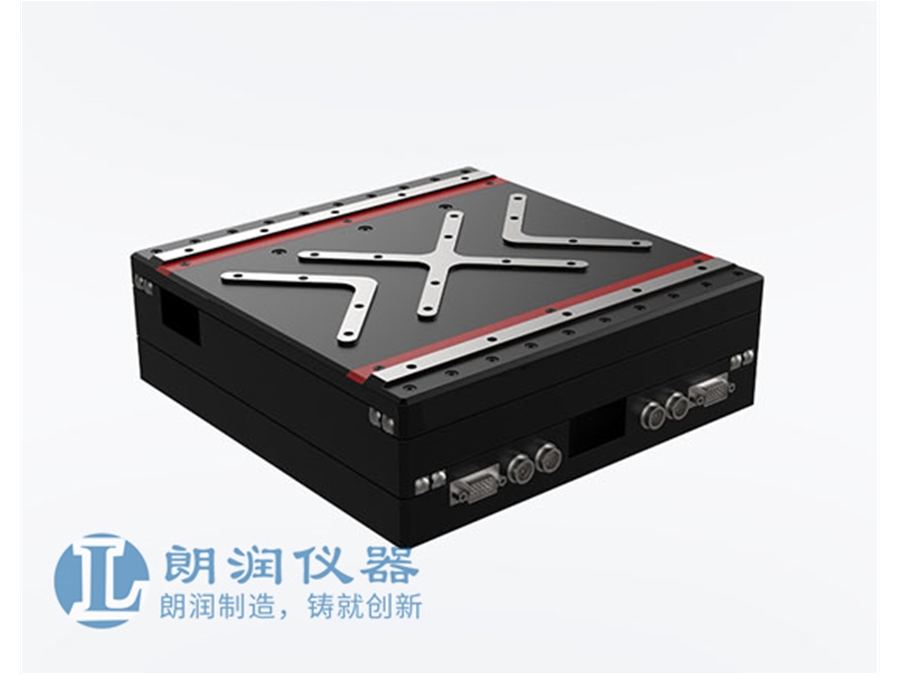

高精度二维直线电机平台LRJE系列
此类电机省去了动力传动系统中的机械部件，并将驱动力无摩擦地直接传递到运动平台
无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用
避免了控制的非线性行为并且每个位置都很容易控制。非接触式、超高精度的光学编码器直接测量平台的位置
它们的刚度明显提高，需要的预载更小，这减少了摩擦并实现了更平滑的运行
产品规格：
|
产品型号 |
台面尺寸 |
行程 |
|
LRJE-50 |
125×125mm |
250×250mm |
|
LRJE-100 |
200×200mm |
280×280mm |
|
LRJE-150 |
250×250mm |
320×320mm |
|
LRJE-200 |
400×400mm |
420×420mm |
技术指数：
|
台面尺寸 |
250×250mm |
行程 |
50×50mm |
|
导轨类型 |
精密交叉滚柱导轨 |
点击规格） |
无铁芯直线规格 |
|
电机额定/峰值推力N |
26.4/132 |
力常数±10% |
16.5N/rms |
|
电机常数﹫25º（N/Sprt）W |
4.4 |
持续电流 |
1.6Arms |
|
峰值电流 |
8Arms |
负载能力 |
10kg |
|
光栅分辨率 |
20n/M |
台面最大速度 |
≤200mm/s |
|
上轴空载最大加速度 |
4g |
下轴空载最大加速度 |
3.2g |
|
双向重复定位精度 |
≦500nm |
单向重复定位精度 |
≦300nm |
|
传感器 |
霍尔开关24V NPN常闭 |
直线度 |
≤±5 um |
|
材质 |
铝 黑色阳极氧化 |
重量 |
8kg |
|
连接器 |
两个航空插头\GX12-4\4PIN、两个航空插头\GX12-5\5PIN、两个DB15\三排 |
||
|
注：速度为空载时理论计算和实际测试值。 |
|||
