LRXW倒置显微镜二维电动平移台
详细信息
：

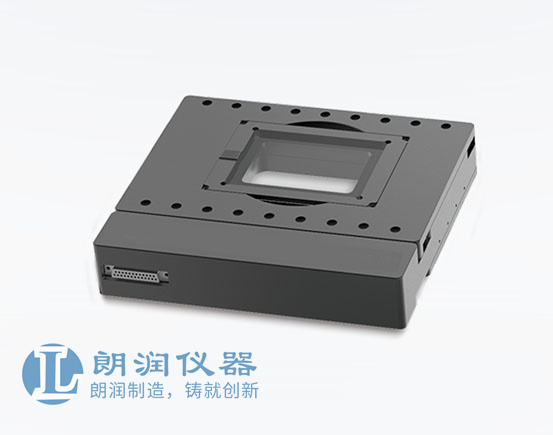

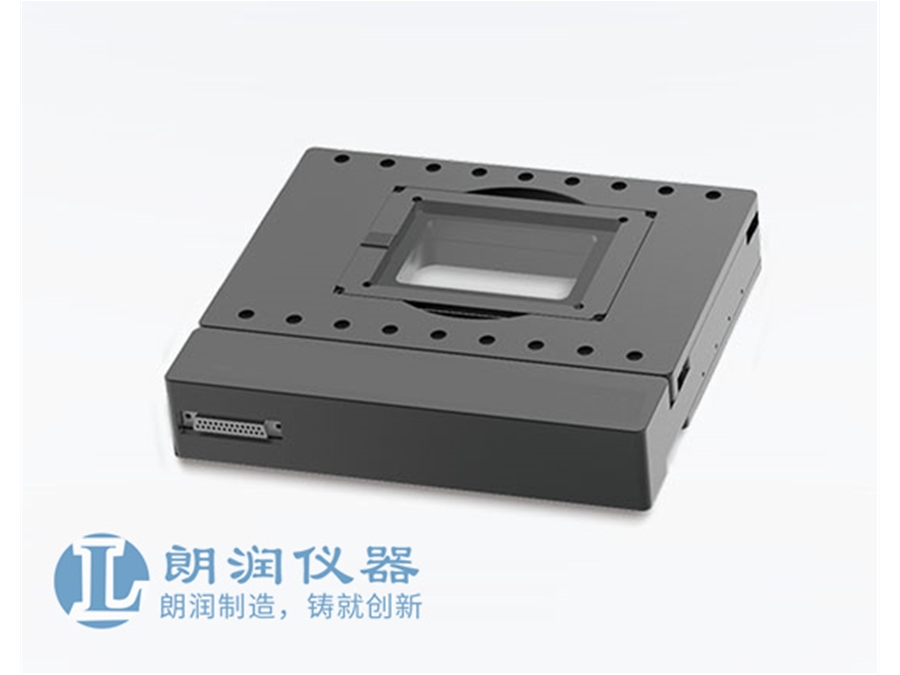

LRXW倒置显微镜二维电动平移台
产品说明
可以集成倒置显微镜；
高质量、高精度的线性导轨；
高重复性(5µm)和高定位精度(30µm)；
负载能力较强，超薄结构；
倒置显微镜二维电动平移台LRXW是手动位移台的嵌入式替代产品，可以在XY方向电动定位显微镜观测样品。位移台固定在光学平台或面包板上，作为自搭建显微镜的一部分，或用于典型的光子学应用中。位移台具有高速扫描功能，且定位准确度高，非常适合在多种显微镜或成像技术应用中手动或自动定位标本和样品。结合稳定的控制系统和相关的操纵杆选项，可以轻松实现细胞级精确的手动定位和控制。此外，位移台还可以与我们的Z轴电压位移台组合，搭建适合激光扫描显微镜的XYZ位移台。
技术指标：
|
产品型号 |
LRXW10 |
|
台面尺寸 |
244×218mm |
|
行程 |
60×60mm |
|
传动机构 |
精密滚珠丝杠Ø6X1 |
|
导轨（导向机构） |
交叉滚柱导轨 |
|
主体材料及表面处理 |
铝合金，黑色阳极氧化发黑处理 |
|
自重 |
5kg |
|
整体高度 |
58.5mm |
|
整步分辨率 |
5μm |
|
直线度 |
≦30μm |
|
单项定位精度 |
≤30μm |
|
最大速度 |
5mm/s |
|
回程间隙 |
≤5μm |
|
重复定位精度 |
≤±5μm |
|
静态平行度 |
≤50μm |
|
偏摆 |
≤30° |
|
运动平行度 |
≤30μm |
|
俯仰 |
≤50" |
|
消耗电流 |
合计30mA以下 |
|
电机品牌及型号 |
KGG |
|
电机及步距角 |
两相42步进电机，步距角1.8 |
|
驱动器品牌及型号 |
KGG |
|
滑台接头 |
DB25插口 |
|
滑台接头线缆类型 |
高柔性线缆 |
|
滑台接头长度 |
0.2m |
|
限位传感器（内置） |
NPN-PCB–1L–1406 |
|
原点传感器（内置 |
NPN-PCB–1L–1406 |
|
传感器电源电压 |
DC5-24V±10% |
|
消耗电流 |
合计30mA以下 |
|
控制输出 |
MPN开路集电极输出DC5-24V8m以下 |
|
水平负载/竖直负载/倒置负载 |
2kg/1kg/1kg |
